FreeCAD 编译踩坑记

1. 构建环境准备​

在 Windows 上编译 FreeCAD，安装并配置：

  • Visual Studio 2022 Community
    • 勾选：Desktop development with C++、C++ CMake tools for Windows
  • CMake (3.31.10)
    • 注意：4.0+ 版本会导致 Coin-4.0.2 报错（提示 CMake < 3.5 兼容性已移除）。
  • 7-Zip

2. 源码与依赖获取​

2.1 下载源码​

基于 release 1.0.2 版本：

cd D:\Gitee
git clone https://github.com/FreeCAD/FreeCAD.git
git checkout tags/1.0.2

2.2 更新子模块 (Submodule)​

cd D:\Gitee\FreeCAD
git submodule update --init --recursive

2.3 准备 LibPack​

  • 下载地址：FreeCAD-LibPack Releases -> LibPack-1.0.0 Version 3.0.0
  • 解压路径：D:\Gitee\LibPack-1.0.0-v3.0.0-Release

3. CMake 构建配置​

3.1 目录结构​

采用 out-of-source build，手动创建 FreeCAD-build 文件夹：

D:\Gitee\
├─ FreeCAD\
├─ FreeCAD-build\
└─ LibPack-1.0.0-v3.0.0-Release\

3.2 CMake GUI 设置​

  • Source: D:/Gitee/FreeCAD
  • Build: D:/Gitee/FreeCAD-build
  • Generator: Visual Studio 17 2022, x64
  • LibPack 路径: 设置 FREECAD_LIBPACK_DIR 指向解压目录。
  • 依赖搬运配置: 勾选以下项以自动复制 DLL：
    • FREECAD_COPY_DEPEND_DIRS_TO_BUILD
    • FREECAD_COPY_LIBPACK_BIN_TO_BUILD
    • FREECAD_COPY_PLUGINS_BIN_TO_BUILD

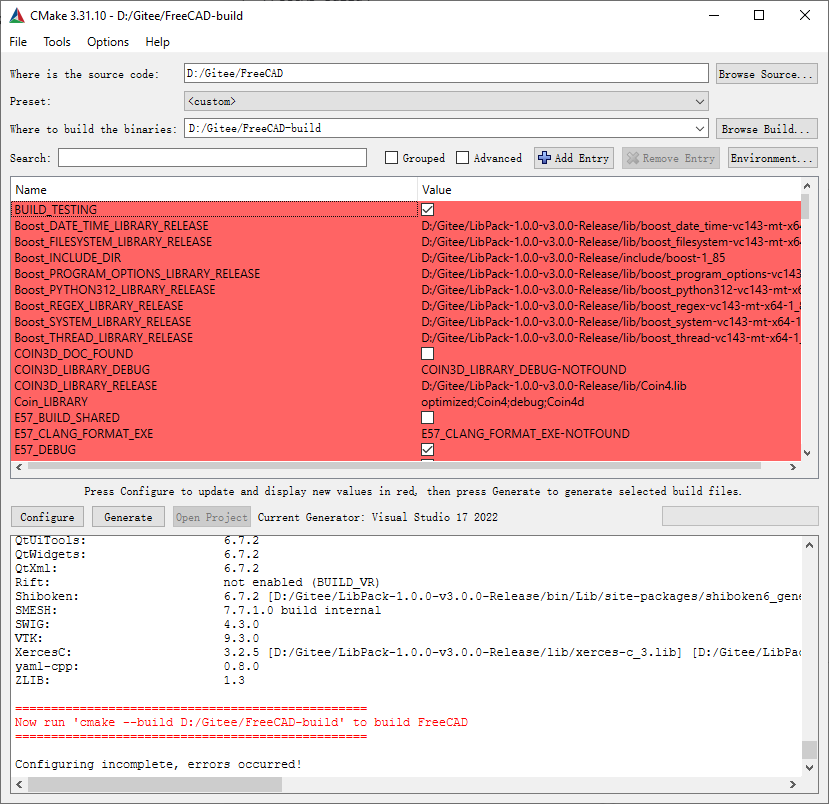

CMake 配置

4. Visual Studio 编译与初期问题​

4.1 编译流程​

  • 打开 FreeCAD.sln，选择 RelWithDebInfo 配置进行编译。

4.2 运行报错记录 (F5)​

  • DLL 缺失: 找不到 ft5.dll, Qt6Widgets.dll 等。
  • 原因: CMake 搬运的 DLL 位于 bin/，而 VS 生成的 EXE 位于 bin/RelWithDebInfo/，二者层级不一致。
  • 临时尝试: 在环境变量中添加 PATH 和 QT_PLUGIN_PATH 指向 bin/，但仍报 No module named 'freecad' 错误。

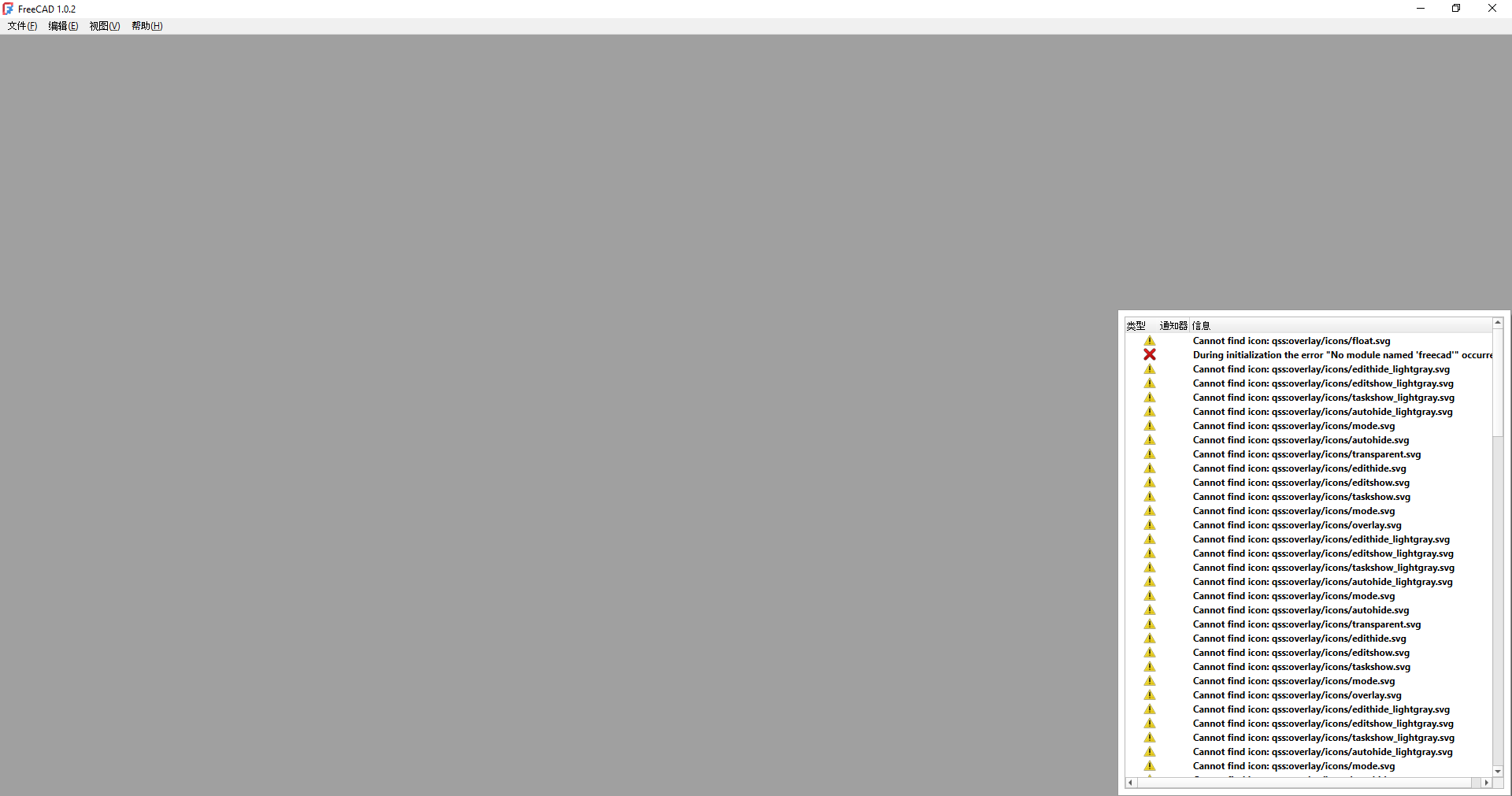

DLL 报错 Qt 插件报错 初始化报错

5. 终态解决方案：INSTALL 部署调试​

5.1 执行安装 (Install)​

通过 CMake 的 INSTALL 功能将分散的组件合并：

  • CMAKE_INSTALL_PREFIX 设置为 D:/Gitee/FreeCAD-Install。
  • 在 VS 中运行 INSTALL 项目。

5.2 调试环境配置​

修改 FreeCADMain 项目属性：

  • Command: D:\Gitee\FreeCAD-Install\bin\FreeCAD.exe (指向安装目录)
  • Working Directory: $(ProjectDir)
  • Environment: 清空之前的手动 PATH 配置。

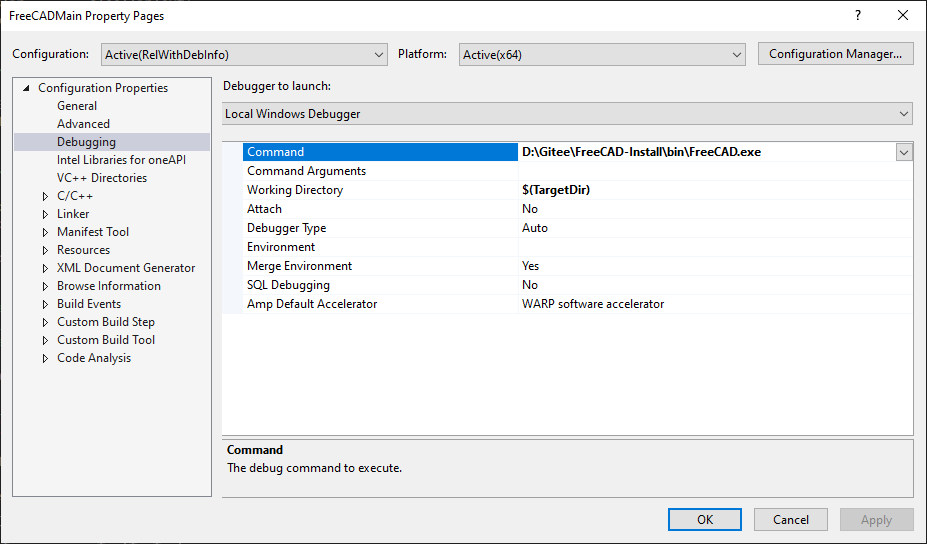

属性页设置

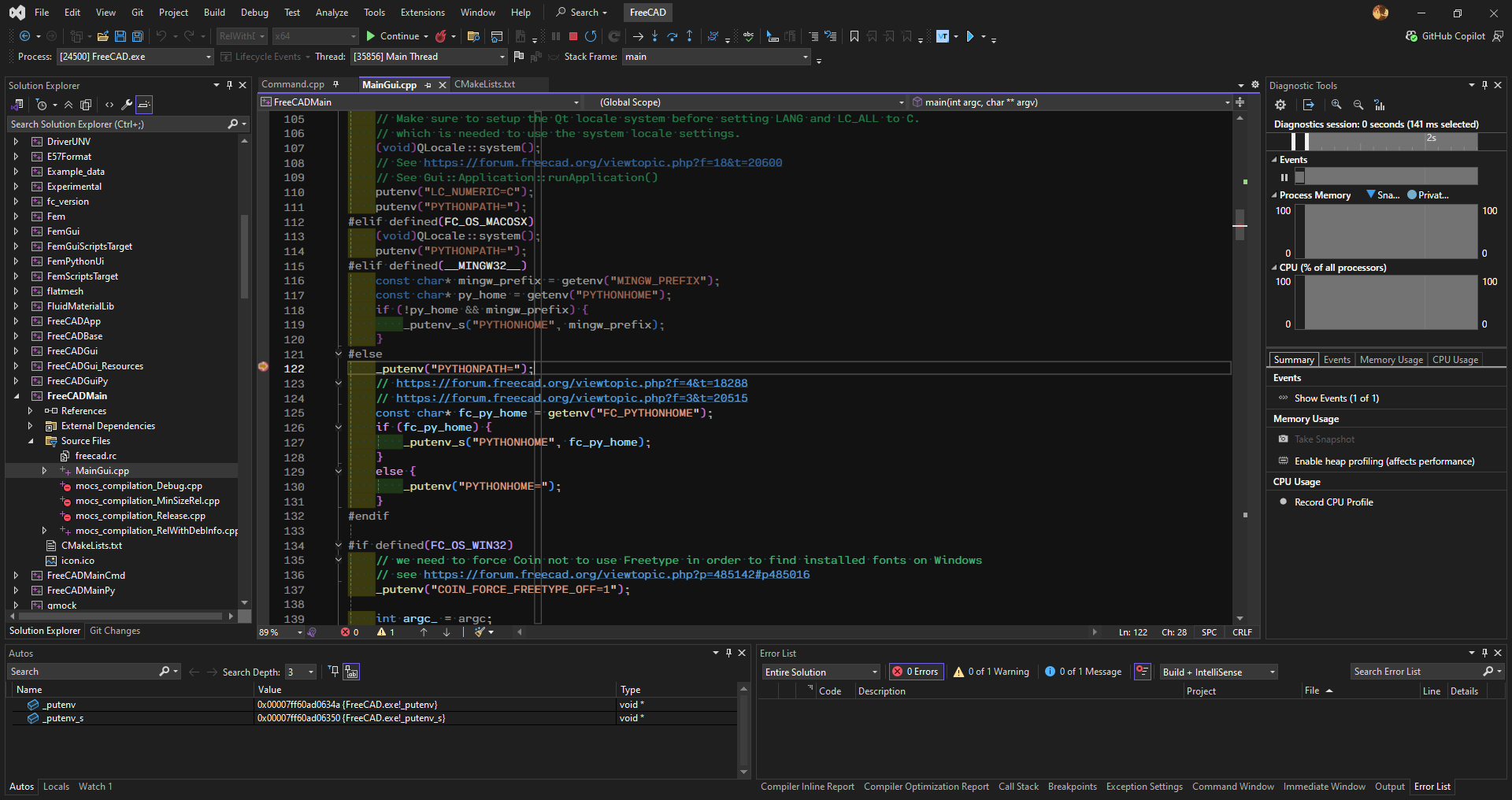

记录: 采用该方案后，F5 可正常启动并挂载调试器。

成功启动
